Flexible Motorwelle
1. 32 Jahre Erfahrung. Wir fertigen auch kundenspezifische Produkte.
2. Niedrige Mindestbestellmenge. Kurze Lieferzeit.
3. Glatt, flexibel, hochelastisch, verschleißfest
Produkteinführung

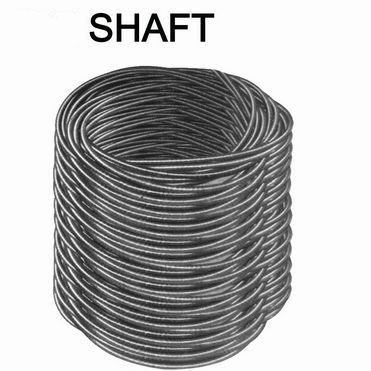

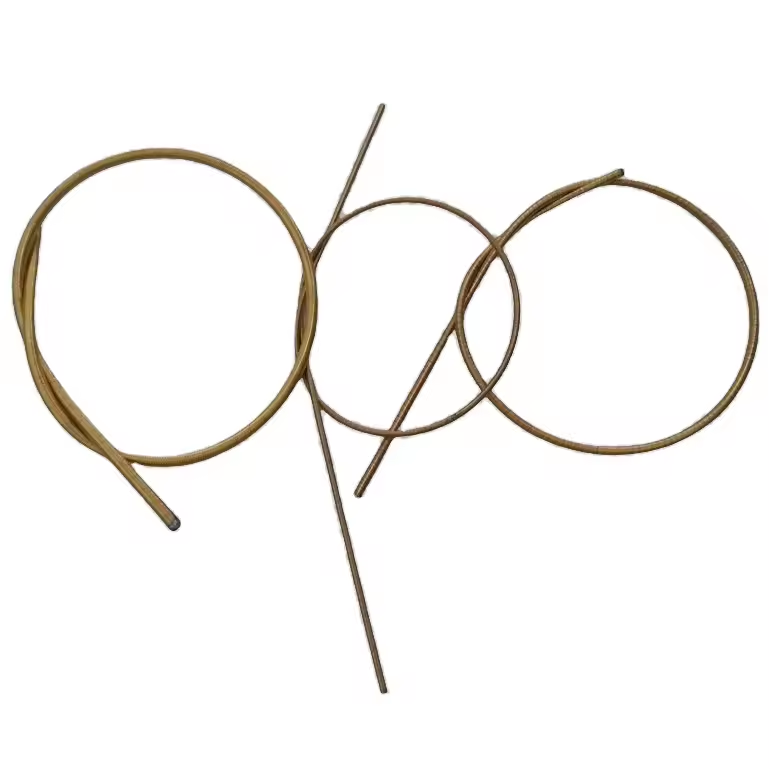

Die flexible Motorwelle ist ein präzisionsgefertigtes mechanisches Bauteil zur Übertragung von Drehimpulsen eines Elektromotors auf das angetriebene Gerät, insbesondere bei beengten Platzverhältnissen, Ausrichtungsbeschränkungen oder Biegekurven. Durch die Kombination von Flexibilität und stabiler Drehmomentübertragung ermöglicht sie eine gleichmäßige und effiziente Leistungsabgabe in Anwendungen, die sowohl Anpassungsfähigkeit als auch Langlebigkeit erfordern.
Unsere flexiblen Motorwellen werden aus hochfestem Federstahl oder Legierungsdraht mit modernster Wickeltechnik gefertigt und bieten hervorragende Torsionsstabilität, Verschleißfestigkeit und lange Lebensdauer. Sie finden breite Anwendung in Betonrüttlern, Bohrmaschinen, Poliermaschinen, Schleifwerkzeugen, Reinigungsgeräten und anderen motorbetriebenen Werkzeugen für Industrie und Bauwesen.
PRODUKTSPEZIFIKATIONSPARAMETER FÜR EINEN TEIL UNSERER PRODUKTE |
||||||
Flexibler Schaft |
Material |
Toleranz (mm) |
Biegedurchmesser (mm) |
Schicht |
Maximales Ausfalldrehmoment |
Gewicht |
0.9 |
Edelstahldraht 304 |
(-0,05, 0) |
10-20 |
3 Schichten, 1 Kern |
0.5 |
0,0036 |
1.5 |
Edelstahldraht 304 |
(-0,1, 0) |
20-30 |
3 Schichten, 1 Kern |
1.05 |
0,0100 |
2 |
Edelstahldraht 304 |
(-0,1, 0) |
30-40 |
3 Schichten, 1 Kern |
1.3 |
0,0178 |
3.2 |
messingbeschichteter Stahldraht |
(-0,1, 0) |
40-60 |
4 Schichten, 1 Kern |
2.8 |
0.0457 |
4 |
Edelstahldraht 304 |
(-0,1, 0) |
60-80 |
4 Schichten, 1 Kern |
5.2 |
0.0714 |
5 |
70#/65Mn |
(-0.12, 0) |
80-100 |
4 Schichten, 1 Kern |
6.8 |
0,1116 |
5.2 |
Edelstahldraht 304 |
(-0.12, 0) |
80-100 |
5 Schichten, 1 Kern |
6 |
0.1207 |
6 (normal) |
70#/65Mn |
(-0,15, 0) |
90-110 |
6 Schichten, 1 Kern |
6.6 |
0,1606 |
6.35 |
70#/65Mn |
(-0,15, 0) |
140-160 |
4 Schichten, 1 Kern |
15 |
0,1799 |
6.5 |
messingbeschichteter Stahldraht |
(-0,15, 0) |
100-120 |
7 Schichten, 1 Kern |
9.5 |
0,1885 |
7 |
Edelstahldraht 304 |
(-0,15, 0) |
140-160 |
5 Schichten, 1 Kern |
16 |
0,2186 |
8 (ganz schwarz) |
70#/65Mn |
(-0,15, 0) |
100-120 |
5 Schichten, 1 Kern |
37 |
0,2856 |
8(5 messingbeschichtet |
Messingbeschichteter Stahldraht + 70# |
(-0,15, 0) |
140-160 |
5 Schichten, 1 Kern |
30 |
0,2856 |
9 |
70#/65Mn |
(-0,15, 0) |
180-200 |
4 Schichten, 1 Kern |
42 |
0,3614 |
9.15 (hohe Geschwindigkeit) |
70#/65Mn |
(-0,15, 0) |
240-260 |
5 Schichten, 1 Kern |
45 |
0,3736 |
9,5 (komplett messingbeschichtet) |
Messingbeschichteter Stahldraht + 70# |
(-0,15, 0) |
150-180 |
6 Schichten, 1 Kern |
50 |
0,4027 |
10 (normal) |
70#/65Mn |
(-0,18, 0) |
240-260 |
4 Schichten, 1 Kern |
50 |
0.4462 |
12 (normal) |
70#/65Mn |
(-0,18, 0) |
250-270 |
5 Schichten, 1 Kern |
70 |
0,6425 |
13 (normal) |
70#/65Mn |
(-0,18, 0) |
260-280 |
5 Schichten, 1 Kern |
110 |
0,7541 |
14 (normal) |
70#/65Mn |
(-0,18, 0) |
280-300 |
5 Schichten, 1 Kern |
90 |
0,8746 |
15 (normal) |
70#/65Mn |
(-0,18, 0) |
320-340 |
5 Schichten, 1 Kern |
120 |
1,0040 |
16 (normal) |
70#/65Mn |
(-0,18, 0) |
340-360 |
5 Schichten, 1 Kern |
180 |
1.1423 |
18 (normal) |
70#/65Mn |
(-0,18, 0) |
450-480 |
5 Schichten, 1 Kern |
210 |
1,4457 |
20 (normal) |
70#/65Mn |
(-0,25, 0) |
650-700/1000-1100 |
5 Schichten, 1 Kern |
360 |
1,7848 |
22 (normal) |
70#/65Mn |
(-0,25, 0) |
1000-1100 |
5 Schichten, 1 Kern |
400 |
2.1596 |
25 |
70#/65Mn |
(-0,2; 0,3) |
900-1100 |
10 Schichten, 1 Kern |
570 |
2,7888 |
26 |
70#/65Mn |
(-0,3,0,3) |
900-1100 |
7 Schichten, 1 Kern |
950 |
3,0163 |
27 (normal) |
70#/65Mn |
(-0.X,0) |
900-1100 |
7 Schichten, 1 Kern |
520 |
3.2528 |
32 (normal) |
70#/65Mn |
(-0.X,0) |
1000-1200 |
9 Schichten, 1 Kern |
680 |
4,5691 |
40 |
70#/65Mn |
(-0.X,0) |
1000-1200 |
10 Schichten, 1 Kern |
800 |
7.1392 |
48 |
70#/65Mn |
(-1, 0) |
1000-1200 |
12 Schichten, 1 Kern |
1500 |
10.2804 |
Hauptmerkmale der flexiblen Motorwelle
Gleichmäßige und stabile Kraftübertragung
Entwickelt, um eine gleichbleibende Drehzahlleistung zu gewährleisten, selbst wenn die Welle unter gekrümmter Führung oder bei geringfügiger Fehlausrichtung zwischen Motor und angetriebener Einheit läuft.
Hohe Flexibilität bei starker Drehmomentkapazität
Die optimierte Drahtstruktur ermöglicht ein reibungsloses Biegen der Welle ohne Beeinträchtigung der Drehmomentübertragung und gewährleistet so einen zuverlässigen Betrieb auch in beengten oder komplexen Installationen.
Hervorragende Verschleißfestigkeit und Haltbarkeit
Hergestellt aus verschleißfesten Materialien und wärmebehandelt für maximale Festigkeit, geeignet für den Langzeiteinsatz in staubigen, hochbelasteten oder hochfrequenten Arbeitsumgebungen.
Anpassbare Spezifikationen
Flexible Motorwellen können hinsichtlich Länge, Durchmesser, Endanschlüssen, Drehzahl und Drehmomentkapazität individuell angepasst werden, wodurch die Kompatibilität mit verschiedenen Motortypen und Gerätekonstruktionen gewährleistet wird.
Einfache Installation und Wartung
Die einfache Bauweise ermöglicht eine schnelle Installation, einen einfachen Austausch und eine problemlose Wartung, wodurch Ausfallzeiten reduziert und die allgemeine Betriebseffizienz verbessert werden.

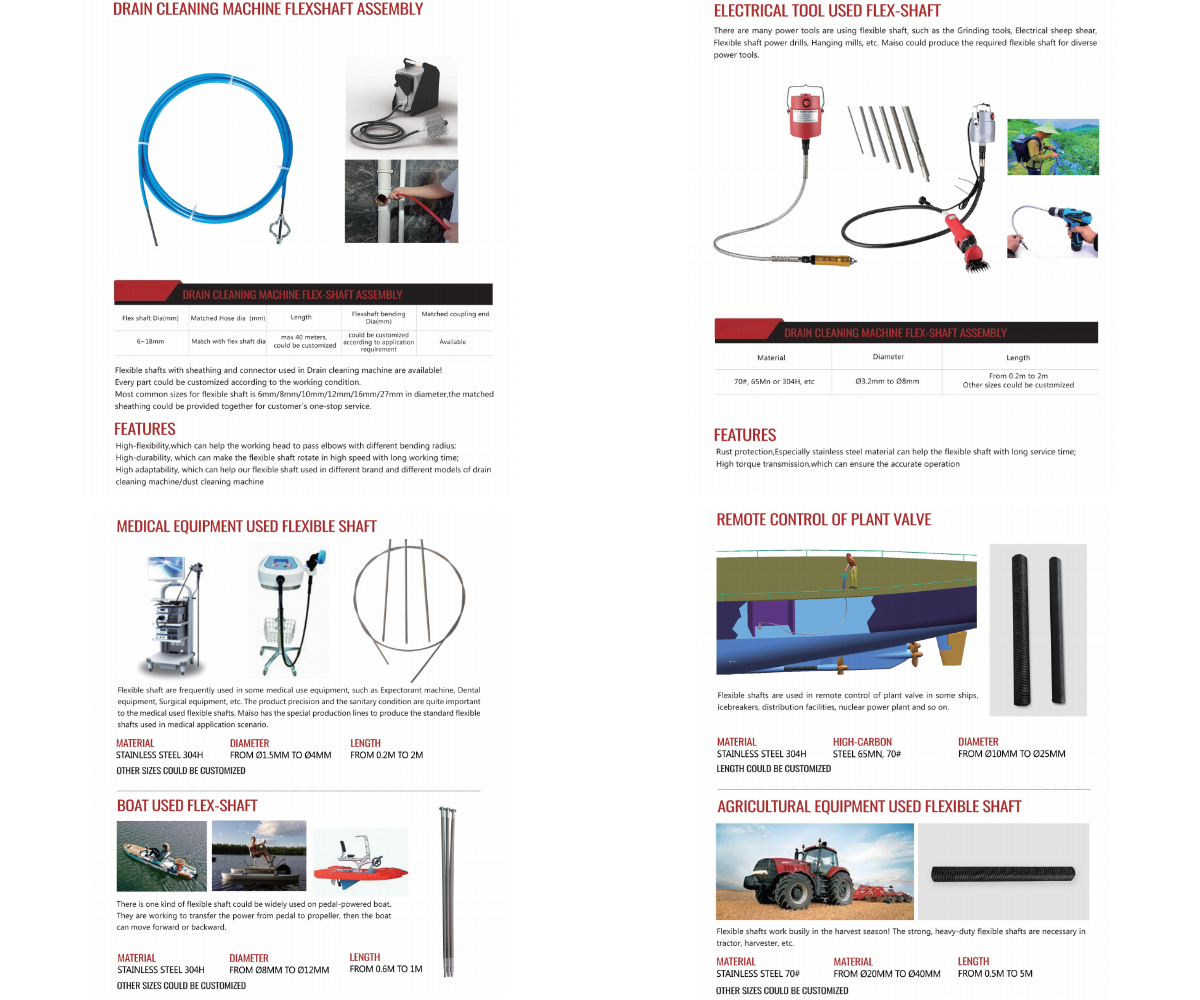

Typische Anwendungen
Elektrische Betonrüttler
Elektrische Bohrmaschinen und handgeführte Elektrowerkzeuge
Schleif- und Poliermaschinen
Industrielle Reinigungs- und Entgratwerkzeuge
Kleine, motorbetriebene Maschinen mit versetzten oder flexiblen Übertragungsanforderungen
Anwendungen
Warum sollten Sie sich für unsere flexiblen Motorwellen entscheiden?
Mehr als 32 Jahre Erfahrung in der Fertigung
Spezialisiert auf die Herstellung von flexiblen Wellen und Kraftübertragungskomponenten für globale Industriemärkte.OEM- und kundenspezifische Lösungen verfügbar
Maßgeschneiderte Konstruktionen, die Ihren Anforderungen an Motorleistung, Drehzahl und Anwendung entsprechen.Unterstützung für niedrige Mindestbestellmengen
Geeignet für Distributoren, Gerätehersteller, F&E-Projekte und die Beschaffung kleinerer Mengen.Schnelle Produktion und Lieferung
Ein effizienter Fertigungsprozess gewährleistet kurze Lieferzeiten und eine stabile Versorgung.Strenge Qualitätskontrolle
Jede flexible Motorwelle wird vor dem Versand auf Flexibilität, Drehmomentleistung und Haltbarkeit geprüft.

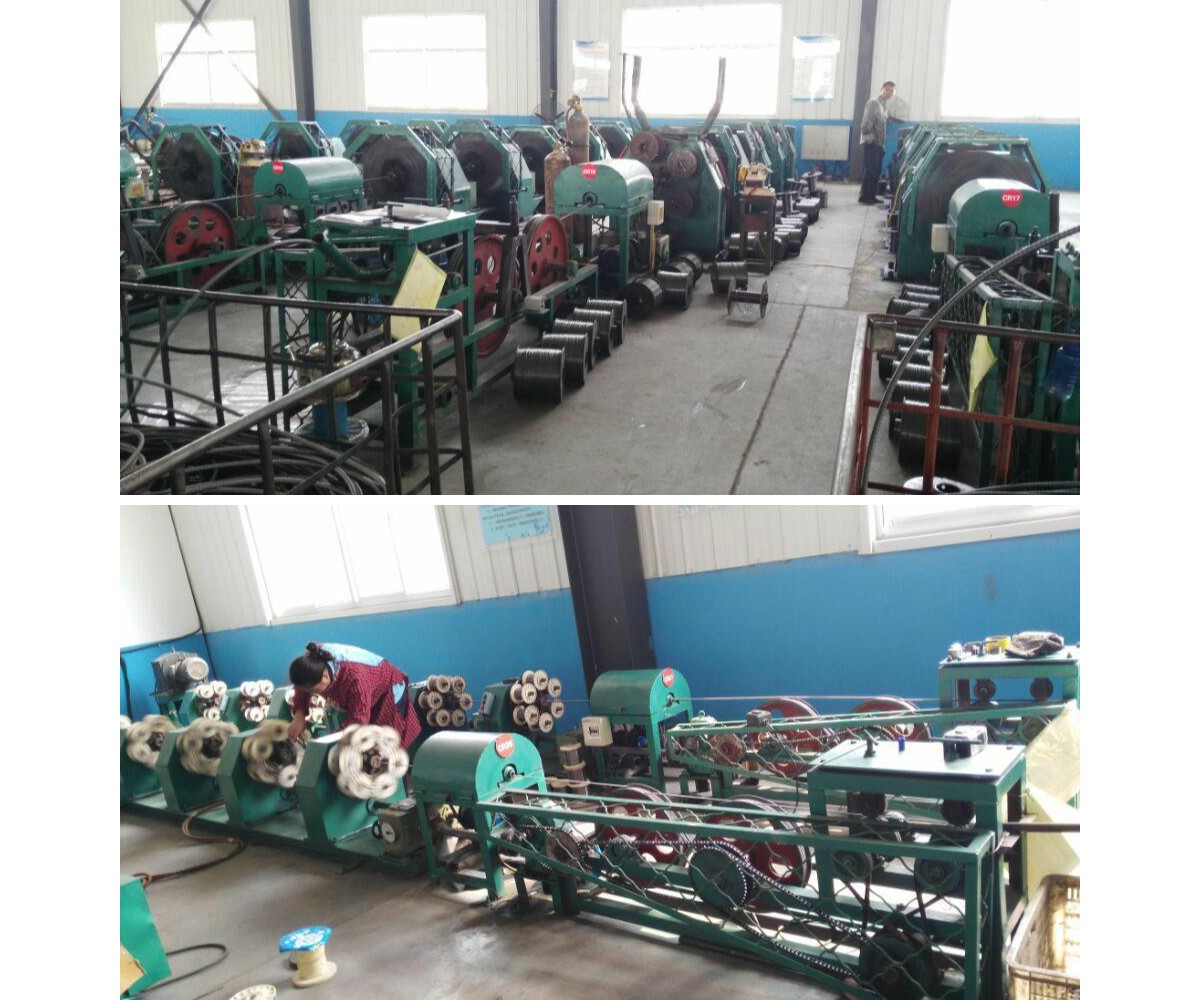

Unsere Werkstatt

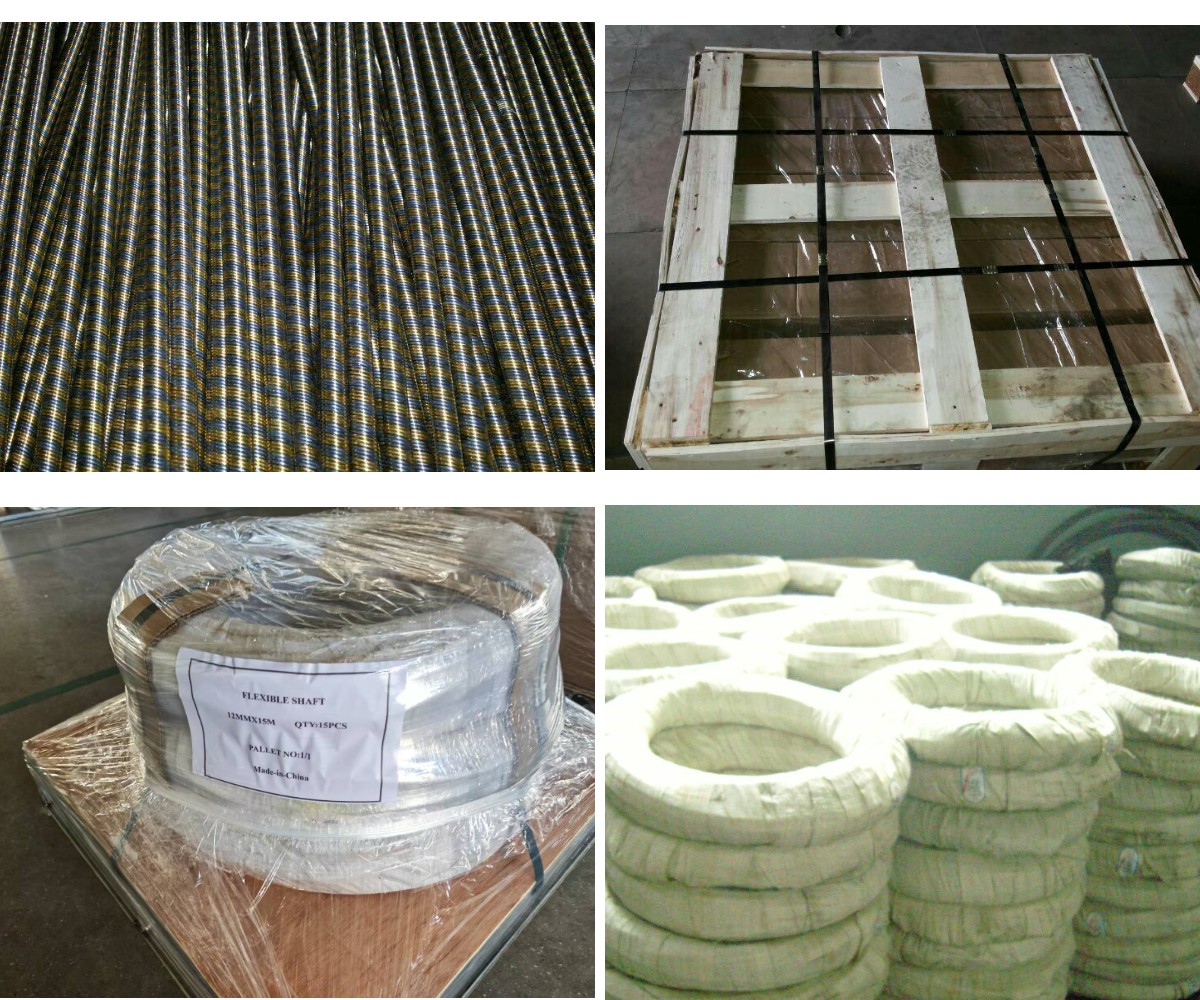

Unser Paket
