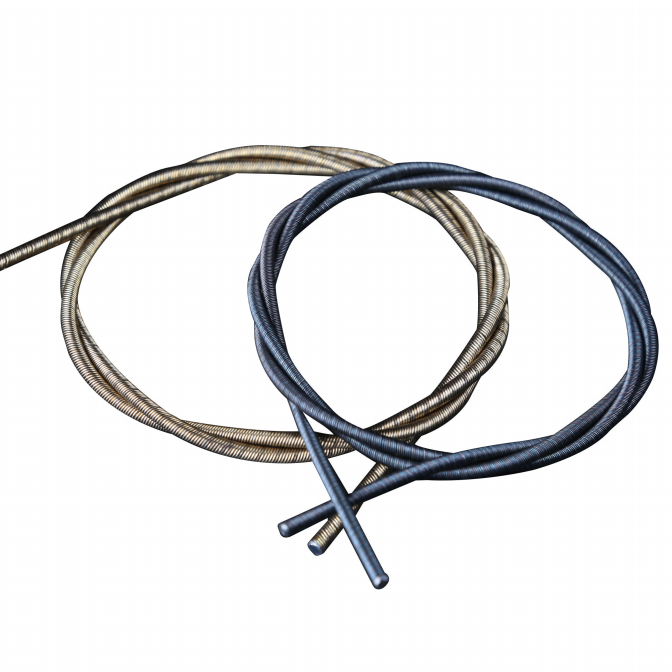

Hochleistungsfähige flexible Antriebswelle
1. 32 Jahre Erfahrung. Wir fertigen auch kundenspezifische Produkte.
2. Niedrige Mindestbestellmenge. Kurze Lieferzeit.
3. Glatt, flexibel, hochelastisch, verschleißfest
Produkteinführung
Die flexible Antriebswelle ist ein präzisionsgefertigtes Hochleistungsbauteil für die effiziente Übertragung von Drehbewegungen in Anwendungen, die Flexibilität, Langlebigkeit und eine gleichmäßige Kraftübertragung erfordern. Hergestellt aus hochwertigen Materialien, bietet sie hervorragende Verschleißfestigkeit, hohe Elastizität und ausgezeichnete Biegeeigenschaften. Diese Welle eignet sich für eine Vielzahl von Industrie- und Baumaschinen – darunter Tauchpumpen, Elektrowerkzeuge und Betonrüttler – und gewährleistet zuverlässigen Betrieb und eine lange Lebensdauer.
PRODUKTSPEZIFIKATIONSPARAMETER FÜR EINEN TEIL UNSERER PRODUKTE |
||||||

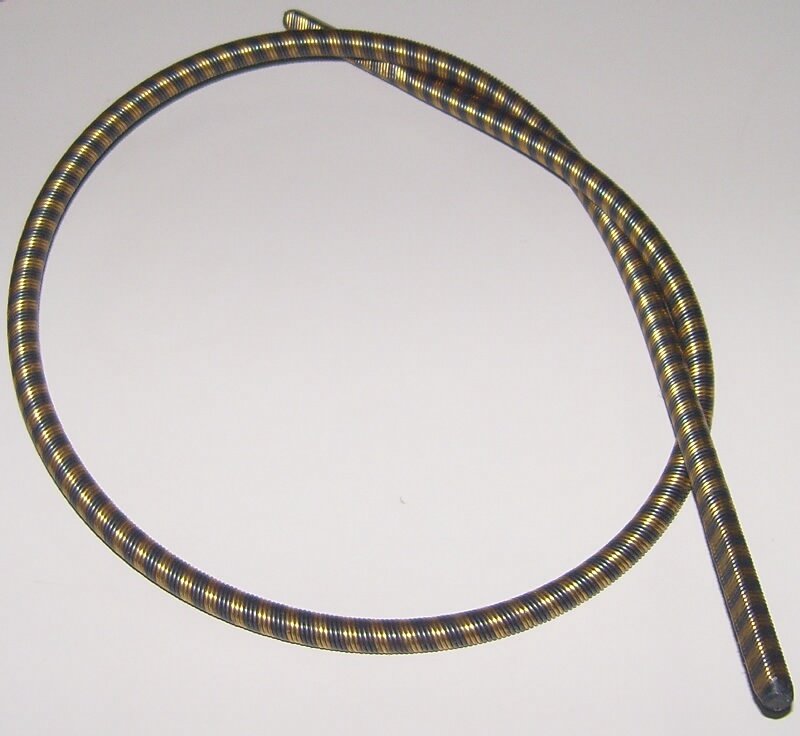

Flexibler Schaft |
Material |
Toleranz (mm) |
Biegedurchmesser (mm) |
Schicht |
Maximales Ausfalldrehmoment |
Gewicht |
0.9 |
Edelstahldraht 304 |
(-0,05, 0) |
10-20 |
3 Schichten, 1 Kern |
0.5 |
0,0036 |
1.5 |
Edelstahldraht 304 |
(-0,1, 0) |
20-30 |
3 Schichten, 1 Kern |
1.05 |
0,0100 |
2 |
Edelstahldraht 304 |
(-0,1, 0) |
30-40 |
3 Schichten, 1 Kern |
1.3 |
0.0178 |
3.2 |
messingbeschichteter Stahldraht |
(-0,1, 0) |
40-60 |
4 Schichten, 1 Kern |
2.8 |
0,0457 |
4 |
Edelstahldraht 304 |
(-0.1, 0) |
60-80 |
4 Schichten 1 Kern |
5.2 |
0,0714 |
5 |
70#/65Mn |
(-0,12, 0) |
80-100 |
4 Schichten 1 Kern |
6.8 |
0,1116 |
5.2 |
Edelstahldraht 304 |
(-0,12, 0) |
80-100 |
5 Schichten, 1 Kern |
6 |
0,1207 |
6 (normal) |
70#/65Mn |
(-0,15, 0) |
90-110 |
6 Schichten, 1 Kern |
6.6 |
0,1606 |
6.35 |
70#/65Mn |
(-0,15, 0) |
140-160 |
4 Schichten 1 Kern |
15 |
0,1799 |
6.5 |
messingbeschichteter Stahldraht |
(-0,15, 0) |
100-120 |
7 Schichten, 1 Kern |
9.5 |
0,1885 |
7 |
Edelstahldraht 304 |
(-0,15, 0) |
140-160 |
5 Schichten, 1 Kern |
16 |
0.2186 |
8 (ganz schwarz) |
70#/65Mn |
(-0,15, 0) |
100-120 |
5 Schichten, 1 Kern |
37 |
0,2856 |
8(5 messingbeschichtet |
Messingbeschichteter Stahldraht + 70# |
(-0,15, 0) |
140-160 |
5 Schichten, 1 Kern |
30 |
0,2856 |
9 |
70#/65Mn |
(-0,15, 0) |
180-200 |
4 Schichten 1 Kern |
42 |
0,3614 |
9.15 (hohe Geschwindigkeit) |
70#/65Mn |
(-0,15, 0) |
240-260 |
5 Schichten, 1 Kern |
45 |
0,3736 |
9,5 (komplett messingbeschichtet) |
Messingbeschichteter Stahldraht + 70# |
(-0,15, 0) |
150-180 |
6 Schichten, 1 Kern |
50 |
0,4027 |
10 (normal) |
70#/65Mn |
(-0,18, 0) |
240-260 |
4 Schichten 1 Kern |
50 |
0,4462 |
12 (normal) |
70#/65Mn |
(-0,18, 0) |
250-270 |
5 Schichten, 1 Kern |
70 |
0,6425 |
13 (normal) |
70#/65Mn |
(-0,18, 0) |
260-280 |
5 Schichten, 1 Kern |
110 |
0,7541 |
14 (normal) |
70#/65Mn |
(-0,18, 0) |
280-300 |
5 Schichten, 1 Kern |
90 |
0,8746 |
15 (normal) |
70#/65Mn |
(-0,18, 0) |
320-340 |
5 Schichten, 1 Kern |
120 |
1.0040 |
16 (normal) |
70#/65Mn |
(-0,18, 0) |
340-360 |
5 Schichten, 1 Kern |
180 |
1.1423 |
18 (normal) |
70#/65Mn |
(-0,18, 0) |
450-480 |
5 Schichten, 1 Kern |
210 |
1,4457 |
20 (normal) |
70#/65Mn |
(-0,25, 0) |
650-700/1000-1100 |
5 Schichten, 1 Kern |
360 |
1.7848 |
22 (normal) |
70#/65Mn |
(-0,25, 0) |
1000-1100 |
5 Schichten, 1 Kern |
400 |
2.1596 |
25 |
70#/65Mn |
(-0.A,0.C) |
900-1100 |
10 Schichten, 1 Kern |
570 |
A.7888 |
26 |
70#/65Mn |
(-0.3,0.3) |
900-1100 |
7 Schichten, 1 Kern |
950 |
3,0163 |
27 (normal) |
70#/65Mn |
(-0,5,0) |
900-1100 |
7 Schichten, 1 Kern |
520 |
3,2528 |
32 (normal) |
70#/65Mn |
(-0,5,0) |
1000-1200 |
9 Schichten, 1 Kern |
680 |
4,5691 |
40 |
70#/65Mn |
(-0,5,0) |
1000-1200 |
10 Schichten, 1 Kern |
800 |
7.1392 |
48 |
70#/65Mn |
（-1, 0） |
1000-1200 |
12 Schichten, 1 Kern |
1500 |
10.2804 |

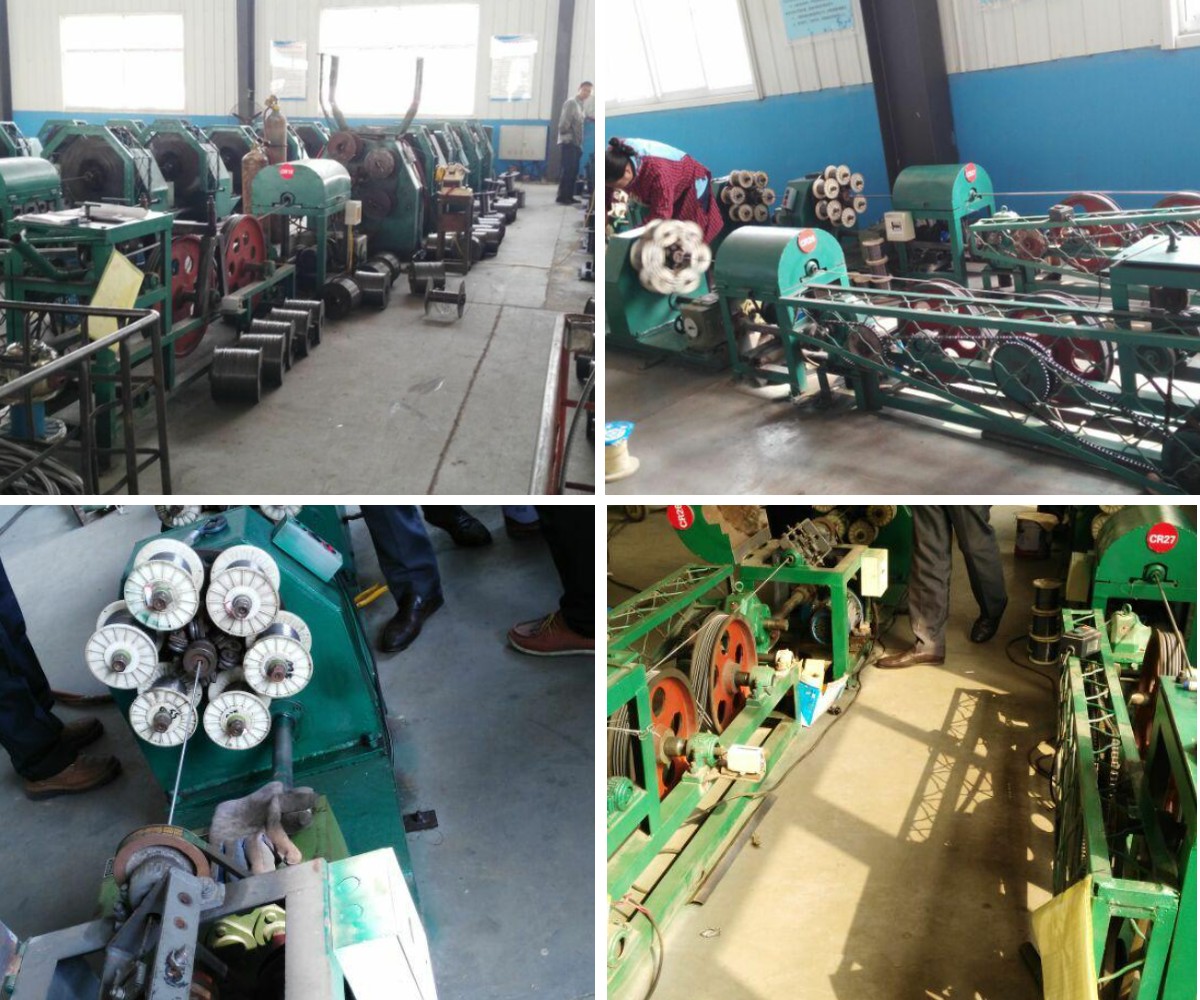

Unsere Werkstatt

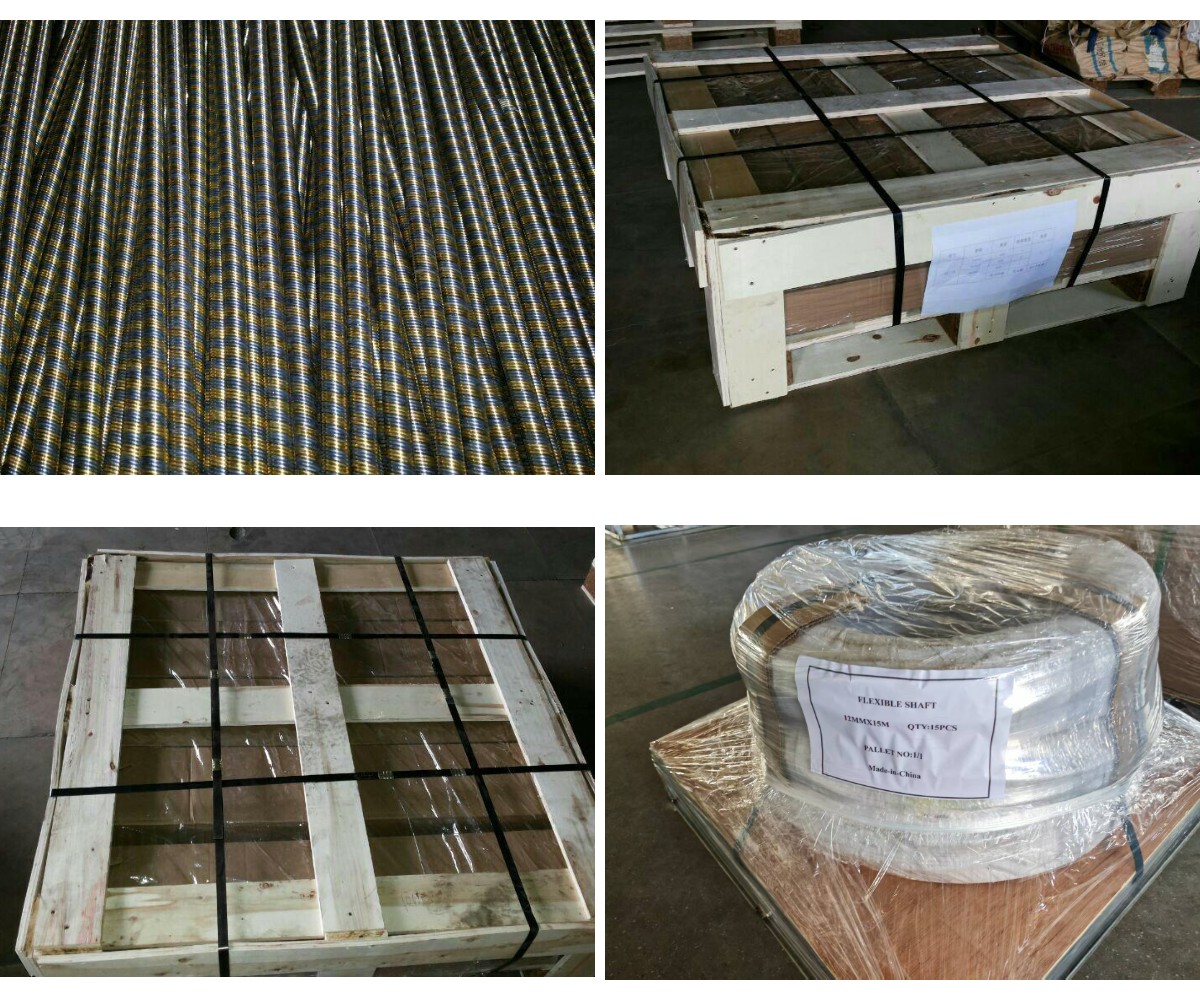

Unser Paket
Hauptmerkmale
Reibungslose und flexible Kraftübertragung
Entwickelt mit hoher Flexibilität und Elastizität, um eine stabile und gleichmäßige Kraftübertragung auch bei hohem Drehmoment oder komplexen Kurvenführungen zu gewährleisten.Hervorragende Verschleißfestigkeit
Hergestellt aus hochwertigen, verschleißfesten Materialien, um eine lange Lebensdauer auch unter anspruchsvollen Bedingungen wie Betonverdichtung und Schwerlastbohrungen zu gewährleisten.Maßgeschneiderte Fertigungslösungen
Gestützt auf 32 Jahre Fertigungserfahrung bieten wir vollständig kundenspezifische Flexantriebswellen an, die spezifischen Maß- und Leistungsanforderungen gerecht werden.Niedrige Mindestbestellmenge & kurze Lieferzeit
Wir unterstützen Kleinserienaufträge mit effizienter Produktion und kurzen Lieferzeiten, damit Sie in Ihrer Lieferkette flexibel und reaktionsschnell bleiben.Einfache Wartung und schneller Austausch
Das benutzerfreundliche Design ermöglicht eine schnelle Montage und Demontage, minimiert Ausfallzeiten und verbessert die Effizienz der Wartung vor Ort.
